氟碳清漆
产品名称：氟碳清漆
漆膜颜色：无色透明
包装规格：18+2.25kg/组
混合比例：8：1：6-8
理论涂布率：8.6m2/kg/30μm
推荐膜厚：20-40μm
咨询热线：138-2234-4393
产品简介
氟碳清漆是无色透明具有良好罩光特性的涂，由氟碳树脂、溶剂、助剂组成，氟碳清漆双组份包括主漆和固化剂。氟碳清漆具有优异的耐候、耐黄变性能，并且耐粘污、自清洁、易清洗，是户外钢铁建筑物、金属幕墙、标志物等推荐的罩光清漆品种，可有效延长被保护物的维修周期，减少维护费用。
性能特点
●高耐候性：氟碳清漆具有高键能F-C键，室外耐候性强，漆膜抗紫外线不粉化。
●罩光特性：氟碳清漆透明度高，罩光性优异，保色保光极好，增强漆膜质感。
●自清洁性：氟碳清漆特有的自洁性，不粘污，易清洗，漆膜持久如新。
●耐溶剂性：氟碳清漆层具有较好的耐溶剂特性，耐酸碱盐等溶液，涂膜完好。
主要用途
氟碳罩光清漆主要用于车辆罩光、工程设施耐久防护及高级工业品的外用涂装，也可作建筑外墙、板材装饰涂料，氟碳清漆可提高涂层质感，增加漆膜饱满度，装饰性更优。
技术参数
|
项 目 |
指 标 |
|
附着力（划格法） |
1级 |
|
硬度（铅笔） |
≥H |
|
耐冲击性 |
50kg·cm |
|
耐酸性（168h） |
漆膜无异常 |
|
耐碱性（168h） |
漆膜无异常 |
|
耐盐雾性（1000h） |
漆膜不起泡，不生锈，不脱落 |
|
耐玷污性 |
≤10% |
|
耐湿热性（1000h） |
漆膜不起泡，不生锈，不脱落 |
|
耐人工老化性（2500h） |
不起泡，不生锈，不开裂，不脱落粉化≤1级，变色≤2级，失光≤2级 |
|
天然暴晒耐候性（24个月） |
不起泡，不开裂、不脱落保光率≥60％，颜色与标准板差异不大 |
施工工艺
表面处理
金属基材必须彻底清除油污、氧化皮、铁锈、旧涂层等，可采取抛丸或喷砂方法，达瑞典除锈标准sa2.5级，粗糙度达30~70μm; 也可采用手工除锈方法，达瑞典除锈标准ST3级，粗糙度达30～70μm。
涂料施工
氟碳清漆将甲乙两组分按照比例添加，充分搅拌均匀，熟化20分钟后即可施工。氟碳清漆适用于氟碳面漆、氟碳金属漆或丙烯酸聚氨酯面漆表面罩光，喷涂一道即可，漆膜20-40微米。
施工方法
氟碳清漆可采用无气喷涂、有气喷涂、刷涂或辊涂
|
施工方法 |
喷嘴尺寸 |
出口压力 |
稀释比率（质量比） |
|
无气喷涂 |
0.33mm-0.43mm |
10-15Mpa |
—— |
|
空气喷涂 |
—— |
—— |
5-13 |
|
刷涂，辊涂 |
—— |
—— |
0.5 |
|
稀释剂 |
氟碳漆稀释剂 |
|
|
干燥时间&涂装间隔
|
温度 |
5℃ |
20℃ |
30℃ |
|
指触干燥 |
1hrs |
15mins |
10mins |
|
半硬干燥 |
4hrs |
2hrs |
1hr |
|
最小涂装间隔 |
24hrs |
24hrs |
10hrs |
|
最大涂装间隔 |
7days |
7days |
7days |
其他项目
施工温度：0℃～40℃
混合：使用动力工具或手动工具充分搅拌均匀
混合比例：主剂/固化剂=10/1(质量比）
混合使用期：
|
温度 |
5℃ |
20℃ |
30℃ |
|
时间 |
5hrs |
5hrs |
2hrs |
安全措施
1、避免接触皮肤和眼睛；
2、油漆接触到皮肤，应用温水或者适当的清洗剂清洗。油漆接触到眼睛，应用大量水冲洗并立即就医。
3、保证良好的通风。
4、涂料中含有可燃物质，请远离火花并禁止在临近地区吸烟。
5、现场遵守一切健康安全规定。

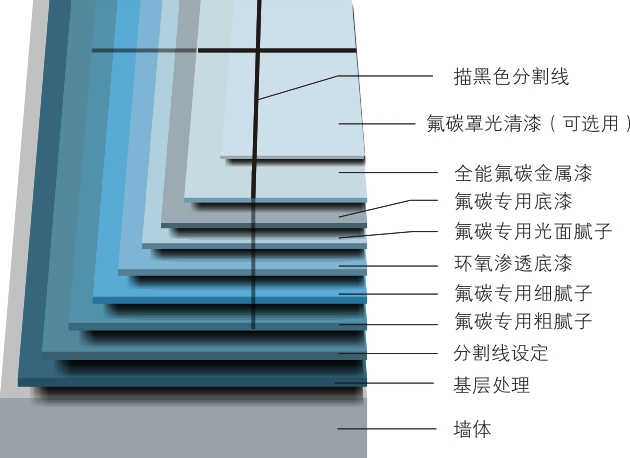

产品推荐配套体系
