氟碳漆的性能及在外墙工程上的应用

对于氟碳漆的性能特点及适用范围进行了介绍，着重阐述了氟碳漆施工工艺及各关键工序操作方法，对促进氟碳漆在外墙工程中的应用具有积极作用。

常温固化氟碳树脂涂料，简称“氟碳漆”，具有适用基层范围广，附着力强，坚固持久，抗污，耐水和耐擦洗性，施工方便，安全无脱落。当前，随着建筑技术的不断发展和新材料的不断出现，建筑外墙的装饰也呈现出多样化，各地房屋建筑工程外墙就采用了一种氟碳树脂涂料的方法，使外墙具有仿铝板金属色，具有金属般装饰效果，立体感强。

1-适用范围

适用于多层及高层的钢筋混凝土、加气混凝土砌块、烧结砖和非烧结砖等外墙装饰工程，同时也适用于建筑屋面。

2-性能与特点

1.常温固化性。在常温下即可固化成膜，用滚筒毛刷喷枪施工，操作简单方便。

2.耐候性，高度的遮光性，极佳的遮盖力，涂层附着力强，坚固持久。

3.优异的耐水耐擦洗性，突出的耐沾污性，使得漆膜免受污染;漆膜具有自洁性，氟碳漆经特殊化学成分改性并辅以多种助剂，具有良好的亲水性和拒油性，漆膜表面附着污染物在降雨时，容易被雨水冲刷掉，具有自洁功能。

3-施工工艺及方法

3-1施工工艺流程

基层处理→刮找平腻子→批刮弹性细腻子→喷涂底漆→喷涂金属氟碳漆→分格缝上色→喷涂罩光清漆。

3-2基层处理

墙面要求:墙体水分小于8%，pH值不大于9，除去灰尘，脏物及其他附着物，用水泥砂浆修补龟裂，裂缝，填补孔洞，然后用2m靠尺检测墙面平整度，大于3mm的局部基面，须用凿子整平凸起部分，凹陷部分用专用干混砂浆腻子点补，以保证达到涂料的效果。

3-3刮找平腻子

1.用JS复合防水弹性腻子批刮墙面，边批边挂玻纤网，直至玻纤网赶平及粘贴结实。

2.分格缝设计。在墙面上先弹墨线，然后按尺寸用切割机切割分格缝，切割完毕后，用凿子凿平分格缝，并用清水清洗缝内灰尘。

3.用粗腻子分多次批刮。大面用靠尺赶平，阴阳角用方管靠尺修直，并每遍间隔5h以上，用120号砂纸打磨，洒水养护。保证基面平整度达到2m靠尺小于2mm，充分干燥48h以上，让腻子层完全干燥。

4.填补弹性聚合物胶泥，先用粗腻子与特种弹性胶按1．5∶1的比例(加入粗腻子量的20%～30%的清水)，用电动钻搅拌成浆状，然后用水润湿分格缝，再分两次批抹，最后一道用圆管压成半弧形，待聚合物胶泥干燥后在其上面贴上保护面胶。注意及时清理分格缝里多余的腻子，并把边线修直。

3-4批刮弹性细腻子

批刮弹性防水膏状细腻子1遍～2遍，用600号打磨或用棕毛刷子蘸水刷去接缝处和凸起部分，使平整度达到2m靠尺小于1mm，充分干燥48h以上，让腻子层完全干燥。

3-5喷涂底漆

1.将氟碳配套底漆甲乙组分按2∶1的比例混合均匀，再加入甲组分的量约20%～35%的底漆专用稀释剂，并搅拌均匀待用。

2.在打磨平整的基面上喷涂一道调配好的氟碳配套底漆，底漆喷涂前和喷涂时要充分搅拌(视情况干燥6h以上再喷涂一遍氟碳配套底漆)，待完全干燥后用800号砂纸打磨，打磨后，清除表面的灰尘及其他污染物。

3-6喷涂金属氟碳漆

1.将金属氟碳漆与氟碳固化剂按10∶1的比例混合均匀，并熟化30min左右，再加入金属氟碳漆量约50%的氟碳专用稀释剂，搅拌均匀待用。

2.喷涂第一遍调配好的金属氟碳漆(喷涂前和喷时要充分搅拌)，必须达到墙面充分润湿状态，以取得成膜足够的厚度。

3.喷涂第二遍调配好的金属氟碳漆，使得到规定的厚度和平整度，展现金属般的效果。

3-7分格缝上色

1.撕去分格缝上的面胶，然后在分格缝两边用单面胶贴成直线，用弹性聚合物胶泥修补分格缝，用有标记的圆管压成要求的半圆形，必须保证缝的宽度、深度均一。

2.用黑色氟碳漆将分格缝上色1次～2次，中间间隔4h以上，注意保持沟痕平滑，线纹平直，达到时用3m拉线小于1mm。

3-8喷涂罩光清漆

将氟碳高光或哑光清漆、氟碳固化剂按9∶1的比例，混合均匀后熟化30min，再加入约20%～30%(对氟碳高光清漆量)的制约碳漆专用稀释剂，并搅拌均匀后，均匀喷涂。

4-质量验收

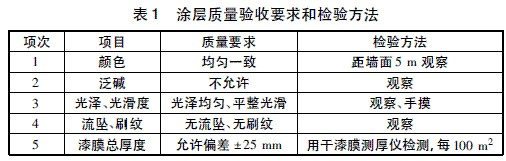

涂层质量验收要求和检验方法见表1。

1.喷涂遍数、涂层厚度符合要求，喷涂均匀，无遗漏，表面洁净，无色差，淋水后墙面颜色无明显变化。

2.涂刷的墙面每500m2～1000m2作为一个检验批，不足500m2的也作为一个检验批。
